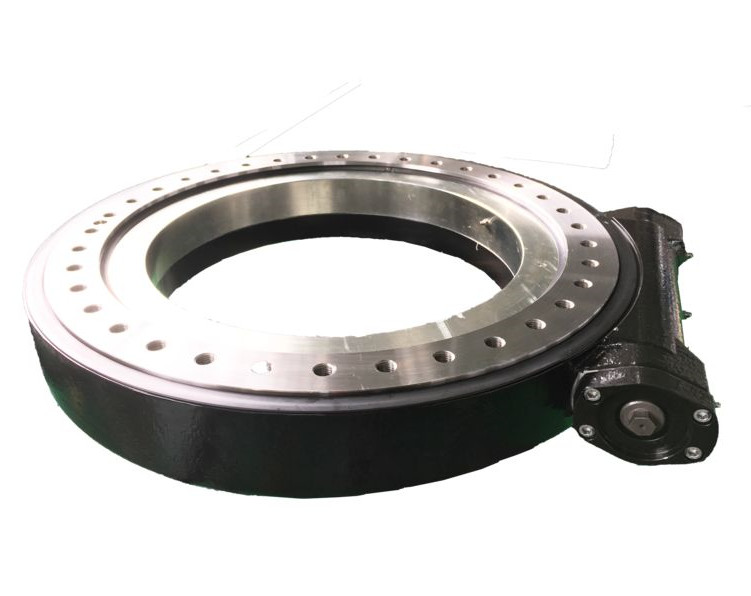

Slew Drive SE7 con 24 DC motor para el sistema de rastreador solar

Compartir con:

Slew Drive SE7 con 24 DC motor para el sistema de rastreador solar

Slew Drive SE7 con 24 dc motor para uso del sistema de rastreador solar

Rodamiento de giro, conductor de giro, fabricante de rodamientos de engranajes de porcelana

Estado de Disponibilidad:

Cantidad:


Preguntar Añadir al carrito

Modelo: SE7
Marca del producto: Xuzhou Helin

Descripción del producto

Xuzhou Helin Slewing Bearing Co., Ltd. es un fabricante profesional y exportador de cojinete de giro/tracción/bridas de tracción y engranaje de piñón, que se aplican principalmente en maquinaria portuaria, maquinaria minera, maquinaria de soldadura, vehículos de construcción, sistemas de seguimiento solar de un solo o doble eje, etc.

Al adoptar el rodamiento de giro como componente central, la unidad de giro puede soportar la fuerza axial, la fuerza radial y el momento de la inclinación simultáneamente. La manzana de giro se aplica ampliamente en todo tipo de grúas, plataforma de trabajo aérea, sistemas de seguimiento solar y sistemas de energía eólica.

Las cajas de cambios eléctricas y planetarias se pueden diseñar de acuerdo con el requisito del cliente. Slewing Drive tiene la ventaja de ahorrar espacio en las instalaciones, la capacidad de carga máxima en un diseño compacto, una amplia vida útil, costos de mantenimiento reducidos.

Anillo de manzana

SE Serie Dimensiones y parámetros de rendimiento de la conducción:

Modelo	Dimensiones externas					Dimensiones de instalación				Datos de agujeros de montaje
	L1	L2	L3	H2	Hacer	D2	D3	D4	D5	N1	M1	T1	T2	N2	M2	T3	T4
	mm									Anillo interior				Anillo exterior
SE3	190	162.5	80	109	152	100			100	6	M10	17	32	6	M10	22
SE5	219.2	170.5	93.7	79	183	70	50	103.5	135	7	M10	20	41	6	M10	20	39
SE7	295.7	186	132.7	83	258	120.6	98	163	203.2	10	M12	25	45	8	M12	25	43.4
SE9	410.5	321.7	174.2	107.9	345	175	146	222.5	270	15	M16	30	66	16	M16	30	52
SE12	499.5	339.5	220	110.4	431	259	229	314.3	358	19	M16	30	69	18	M16	30	51
SE14	529.9	337.5	237.6	111	456.5	295	265	342.5	390	23	M16	30	69	18	M16	30	52
SE17	621.3	385.2	282.6	126	550.5	365.1	324	422.1	479.4	20	M16	32	79	20	M16	32	55
SE21	751.4	475	345	140	667.7	466.7	431.8	525.5	584.2	35	M20	40	85	36	M20	40
SE25	863	469	401.8	130	792	565	512	620	675	35	M20	40	87	36	M20	40

Modelo	Torque de salida nominal KN.M	Torque de momento inclinado	Carga axial estática	Carga radial estática	Carga axial dinámica kN	Carga radial dinámica KN	Sosteniendo torque KN.M	Relación de transmisión	Precisión de seguimiento	Engranajes de bloqueo automático	Peso (kg)
SE3	0.4	1.1	30	16.6	9.6	8.4	2	62: 1	≤0.20	Sí	13
SE5	0.6	3	45	22	14.4	11.1	5.5	62: 1	≤0.20	Sí	14
SE7	1.5	13.5	133	53	32	28	10.4	73: 1	≤0.20	Sí	23
SE9	6.5	33.9	338	135	81	71	38.7	61: 1	≤0.20	Sí	50
SE12	7.5	54.3	475	190	114	100	43	78: 1	≤0.20	Sí	65
SE14	7	57.8	555	222	133	117	48	85: 1	≤0.20	Sí	70
SE17	10	135.6	970	390	235	205	72.3	102: 1	≤0.15	Sí	105
SE21	15	203	1598	640	385	335	105.8	125: 1	≤0.15	Sí	180
SE25	18	271	2360	945	590	470	158.3	150: 1	≤0.15	Sí	218
