Rodamiento de giro de rodillos cruzados de una hilera serie 11, sin engranaje

Rodamiento de giro también conocido como cojinete de anillos de giro, rodamiento giratorio. Contiene anillo exterior, anillo interior, cuerpo rodante, sellos. El material de nuestros productos es generalmente aceros estructurales de aleación de alta altura, como 42CRMO 50mn. El rodamiento de giro puede funcionar normalmente en Una temperatura de -30 ℃ a + 70, y podemos diseñar un tipo especial como la necesidad del cliente.

Estado de Disponibilidad:

Cantidad:


Preguntar Añadir al carrito

Descripción del producto

Rodamiento de roller cruzado de una sola fila (11series) - no engranaje

Característica de la estructura, rendimiento y aplicación.

El rodamiento de giro de rodillos cruzados de una sola fila se compone de dos anillos de asiento, que se diseña en estructura compacta y peso ligero, la separación es pequeña cuando se ensamblan, por lo que necesita alta precisión. El rodillo está dispuesto de 1: 1, puede soportar la fuerza axial, el momento de inclinación y la fuerza radial relativamente grande. Se usa ampliamente para elevar, transporte, maquinaria de construcción y productos militares.

NUESTRA VENTAJA:

1. Rápido: sea bueno en la adaptación, la organización simple, la alta eficiencia de trabajo, sea creativa y acepte todo tipo de personalización.

2. Flexible: el personal aerodinámico, la trayectoria de comunicación corta y los problemas se pueden resolver rápidamente, perfectos después de los servicios de posibilidad.

3. Eficiente: los empleados tienen una mayor capacidad integral, alta eficiencia de trabajo, alta producción, buena cantidad de tiempo y tiempo de entrega de productos cortos.

¿Por qué elegir Helin:

1, Helin Slewing Roding se encuentra en Xuzhou, una base de maquinaria de construcción muy famosa, y tiene su propio diseño, desarrollo, desarrollo y fabricación estable, técnicamente sólido.

2. La fábrica física tiene un equipo de I + D sólido, y el equipo de producción está avanzado, el equipo de producción aumenta y actualiza continuamente, y hay líneas de producción por lotes de moldeo con división clara de mano de obra y alta eficiencia de producción. (Modelos estándar con materia prima en stock, tiempo de entrega dentro de los 7 días).

3. El rodamiento de giras se exporta a más de 30 países, que obtienen un alto elogio y reconocimiento de los clientes en todo el mundo. Y nuestro ingeniero puede venir a su país para realizar mediciones.

Nota:
1. N1 es el N1 de los orificios lubricantes. Copa de aluminio M10 × 1JB / T7940.1 ~ JB / T7940.2. La ubicación del petróleo del petróleo puede cambiar de acuerdo con la aplicación del usuario.
2. CAMBIO N-φCAN Para el orificio girado, el diámetro del orificio girado es m, la profundidad es 2m.
3. La fuerza de los dientes tangenciales en la forma es la fuerza máxima del diente, la fuerza tangencial nominal es 1/2 de la máxima.
4. \"k \" es un coeficiente de reducción del adendum.

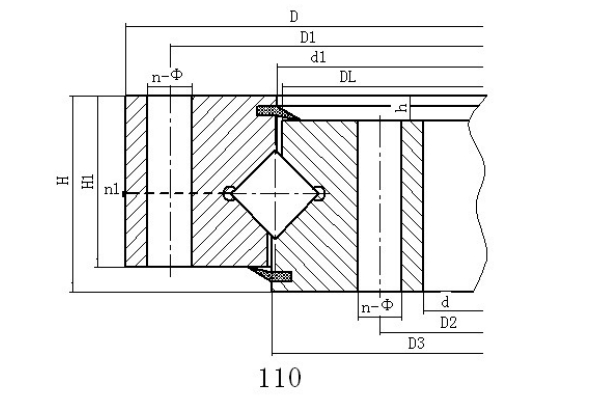

No	Sin engranaje	Dimensions			Dimensión de montaje						Dimensión estructural
	D l	Dimensions			Dimensión de montaje						Dimensión estructural					Peso
	mm	D	d	H	D1	D2	n	mm	dm	L	n1	D3	D1	H1	h	kg
		mm	mm	mm	mm	mm	n	mm	mm	mm	mm	mm	mm	mm	mm
1	110.25.500	602	398	75	566	434	20	18	M16	32	4	498	502	65	10	80
2	110.25.560	662	458	75	626	494	20	18	M16	32	4	558	562	65	10	90
3	110.25.630	732	528	75	696	564	24	18	M16	32	4	628	632	65	10	100
4	110.25.710	812	608	75	776	644	24	18	M16	32	4	708	712	65	10	110
5	110.28.800	922	678	82	878	722	30	22	M20	40	6	798	802	72	10	170
6	110.28.900	1022	778	82	978	822	30	22	M20	40	6	898	902	72	10	190
7	110.28.1000	1122	878	82	1078	922	36	22	M20	40	6	998	1002	72	10	210
8	110.28.1120	1242	998	82	1198	1042	36	22	M20	40	6	1118	1122	72	10	230
9	110.32.1250	1390	1110	91	1337	1163	40	26	M24	48	5	1248	1252	81	10	350
10	110.32.1400	1540	1260	91	1487	1313	40	26	M24	48	5	1398	1402	81	10	400
11	110.32.1600	1740	1460	91	1687	1513	45	26	M24	48	5	1598	1602	81	10	440
12	110.32.1800	1940	1660	91	1887	1713	45	26	M24	48	5	1798	1802	81	10	500
13	110.40.2000	2178	1825	112	2110	1891	48	33	M30	60	8	1997	2003	100	12	900
14	110.40.2240	2418	2065	112	2350	2131	48	33	M30	60	8	2237	2243	100	12	1000
15	110.40.2500	2678	2325	112	2610	2391	56	33	M30	60	8	2497	2503	100	12	1100
16	110.40.2800	2978	2625	112	2910	2691	56	33	M30	60	8	2797	2803	100	12	1250
17	110.50.3150	3376	2922	134	3286	3014	56	45	M42	84	8	3147	3153	122	12	2150
18	110.50.3550	3776	3322	134	3686	3414	56	45	M42	84	8	3547	3553	122	12	2470
19	110.50.4000	4226	3772	134	4136	3864	60	45	M42	84	10	3997	4003	122	12	2800
20	110.50.4500	4726	4272	134	4636	4364	60	45	M42	84	10	4497	4503	122	12	3100
