Engranaje interno de rodamiento de bolas de doble hilera de nuevo diseño

El cojinete de giro de bola de doble fila se utiliza principalmente para equipos eléctricos de turbina eólica y camiones de bomba de transporte de concreto. En el equipo de energía eólica, el rodamiento se instala en la raíz de la hélice para actuar como una hélice lateral. Se requiere que la autorización sea cero o negativa, y el par de fricción inicial es muy grande y con una alta precisión de rotación. En cuanto a sus propias características, este cojinete tiene una estructura compacta, que ahorra efectivamente el diámetro central de los orificios de montaje del anillo interior y externo y mejora la capacidad de carga.

Estado de Disponibilidad:

Cantidad:


Preguntar Añadir al carrito

Modelo: 021.25.710
Marca del producto: XUZOHU HELIN
Código De Producto: Internal Gear

Descripción del producto

Cojinete de bola de doble fila (02series) - Engranaje interno

Característica de la estructura, rendimiento y aplicación.

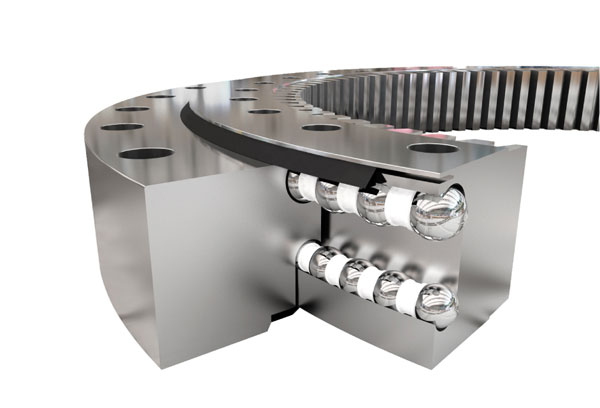

El cojinete de giro de bola de doble fila tiene un anillo de tres asientos, la bola de acero y el bloque de espaciado pueden colocarse directamente en las razas superiores e inferiores, dos filas de bolas de acero superior e inferior con diferentes diámetros se ajustan de acuerdo con la condición de estrés.
Este tipo de ensamblaje abierto es muy conveniente, ya que los ángulos de arco de la pista de carreras de osos superior e inferior son 90 °, que pueden soportar grandes fuerzas axiales y un momento de inclinación. Cuando la fuerza radial es mayor que 0.1 veces, la fuerza axial debe diseñarse especialmente en la pista de carreras.
Doble fila Diferente de giro de bola El tamaño axial y el tamaño radial son relativamente grandes y sólidos en estructura, por lo que es especialmente adecuado para las grúas de torre de diámetro medio, grúas montadas en camiones, etc. Maquinaria de carga y descarga.

NUESTRA VENTAJA:

1. Rápido: sea bueno en la adaptación, la organización simple, la alta eficiencia de trabajo, sea creativa y acepte todo tipo de personalización.

2. Flexible: el personal aerodinámico, la trayectoria de comunicación corta y los problemas se pueden resolver rápidamente, perfectos después de los servicios de posibilidad.

3. Eficiente: los empleados tienen una mayor capacidad integral, alta eficiencia de trabajo, alta producción, buena cantidad de tiempo y tiempo de entrega de productos cortos.

¿Por qué elegir Helin:

1, Helin Slewing Roding se encuentra en Xuzhou, una base de maquinaria de construcción muy famosa, y tiene su propio diseño, desarrollo, desarrollo y fabricación estable, técnicamente sólido.

2. La fábrica física tiene un equipo de I + D sólido, y el equipo de producción está avanzado, el equipo de producción aumenta y actualiza continuamente, y hay líneas de producción por lotes de moldeo con división clara de mano de obra y alta eficiencia de producción. (Modelos estándar con materia prima en stock, tiempo de entrega dentro de los 7 días).

3. El rodamiento de giras se exporta a más de 30 países, que obtienen un alto elogio y reconocimiento de los clientes en todo el mundo. Y nuestro ingeniero puede venir a su país para realizar mediciones.

MOB / WHATSAPP / WECHAT: + 86- 180 8679 0390

Tel: + 86 -516- 8788 0390

Correo electrónico: info@helin-bearing.com

tinaxzhelin@gmail.com

Por favor, no dude en comunicarnos con nosotros si tiene más preguntas.

Nota:
1. N1 es el N1 de los orificios lubricantes. Copa de aluminio M10 × 1JB / T7940.1 ~ JB / T7940.2. La ubicación del petróleo del petróleo puede cambiar de acuerdo con la aplicación del usuario.
2. CAMBIO N-φCAN Para el orificio girado, el diámetro del orificio girado es m, la profundidad es 2m.
3. La fuerza de los dientes tangenciales en la forma es la fuerza máxima del diente, la fuerza tangencial nominal es 1/2 de la máxima.
4. \"k \" es un coeficiente de reducción del adendum.

No	Engranaje interno	Dimensions			Dimensión de montaje				Dimensión estructural			Datos de engranajes					Fuerza circunferencial engranaje		Peso
	Dl																		kg
	mm	D	d	H	D1	D2	n	mm	n1	H1	h	b	x	m	D e	z	Normalización	Temple
		mm	mm	mm	mm	mm			mm	mm	mm	mm		mm	mm		Z 104n	T 104n
1	023.25.500	616	384	106	580	420	20	18	4	96	26	60	0.5	5	257	72	3.7	5.2	100
	024.25.500													6	350.4	59	4.5	6.2
2	023.25.560	676	444	106	640	480	20	18	4	96	26	60	0.5	5	417	84	3.7	5.2	115
	024.25.560													6	410.4	69	4.5	6.2
3	023.25.630	746	514	106	710	550	24	18	4	96	26	60	0.5	6	482.4	81	4.5	6.2	130
	024.25.630													8	475.2	60	6	8.3
4	023.25.710	826	594	106	790	630	24	18	4	96	26	60	0.5	6	560.4	94	4.5	6.2	140
	024.25.710													8	555.2	70	6	8.3
5	023.30.800	942	658	124	898	702	30	22	6	114	29	80	0.5	8	619.2	78	8	11.1	200
	024.30.800													10	614	62	10	14
6	023.30.900	1042	758	124	998	802	30	22	6	114	29	80	0.5	8	715.2	90	8	11.1	250
	024.30.900													10	714	72	10	14
7	023.30.1000	1142	858	124	1098	902	36	22	6	114	29	80	0.5	10	814	82	10	14	300
	024.30.1000													12	796.8	67	12	16.7
8	023.30.1120	1262	978	124	1218	1022	36	22	6	114	29	80	0.5	10	924	93	10	14	340
	024.30.1120													12	916.8	77	12	16.7
9	023.40.1250	1426	1074	160	1374	1126	40	26	5	150	39	90	0.5	12	1012.8	85	13.5	18.8	580
	024.40.1250													14	1013.6	73	15.8	21.9
10	023.40.1400	1576	1224	160	1524	1272	40	26	5	150	39	90	0.5	12	1156.8	97	13.5	18.8	650
	024.40.1400													14	1153.6	83	15.8	21.9
11	023.40.1600	1776	1424	160	1724	1476	45	26	5	150	39	90	0.5	14	1349.6	97	15.8	21.9	750
	024.40.1600													16	1350.4	85	18.1	25
12	023.40.1800	1976	1624	160	1924	1676	45	26	5	150	39	90	0.5	14	1545.6	111	15.8	21.9	820
	024.40.1800													16	1542.4	97	18.1	25
13	023.50.2000	2215	1785	190	2149	1851	48	33	8	178	47	120	0.5	16	1702.4	107	24.1	33.3	1150
	024.50.2000													18	1699.2	95	27.1	37.5
14	023.50.2240	2455	2025	190	2389	2091	48	33	8	178	47	120	0.5	16	1942.4	122	24.1	33.3	1500
	024.50.2240													18	1933.2	108	27.1	37.5
15	023.50.2500	2715	2285	190	2649	2351	56	33	8	178	47	120	0.5	18	2203.2	123	27.1	37.5	1700
	024.50.2500													20	2188	110	30.1	41.8
16	023.50.2800	3015	2585	190	2949	2651	56	33	8	178	47	120	0.5	18	2491.2	139	27.1	37.5	1900
	024.50.2800													20	2488	125	30.1	41.8
17	023.60.3150	3428	2872	226	3338	2962	56	45	8	214	56	150	0.5	20	2768	139	37.7	52.2	3300
	024.60.3150													22	2758.8	126	41.5	57.4
18	023.60.3550	3828	3272	226	3738	3362	56	45	8	214	56	150	0.5	20	3168	159	37.7	52.2	3700
	024.60.3550													22	3176.8	145	41.5	57.4
19	023.60.4000	4278	3722	226	4188	3812	60	45	10	214	56	150	0.5	22	3616.8	165	41.5	57.4	4200
	024.60.4000													25	3610	145	47.1	65.2
20	023.60.4500	4778	4222	226	4688	4312	60	45	10	214	56	150	0.5	22	4122.8	188	41.5	57.4	4700
	024.60.4500													25	4110	165	47.1	65.2

Preguntas más frecuentes

1: ¿Cuáles son los métodos de envío?

Envío al océano al puerto cerca de su ciudad; Envío aéreo al aeropuerto cerca de su empresa; Servicio de puerta a puerta por International Express, DHL o TNT u otros

2. ¿Cuándo puedo obtener el precio?

Por lo general, cotizamos dentro de las 12 horas posteriores a su consulta. Si es urgente para obtener el precio, llámenos o díganos por correo electrónico, consideraremos su prioridad de consulta.

3. ¿Eres un comerciante o un fabricante?

Somos un negocio de integración de la industria y de la industria, nuestra fábrica ubicada en la ciudad de Xuzhou.

4.¿Cómo sobre las condiciones de pago?

Por lo general, aceptamos T / T o L / C o orden de seguro de Alibaba. También se podrían negociar otros términos.

5. ¿Cuál es su pedido mínimo?

Normalmente, nuestro pedido mínimo es 1pcs.

6. ¿Cuál es el tiempo de entrega?

Si hay alguna parte en stock, el tiempo de entrega es de 3 días. Si el modelo estándar o los modelos no estándar, el tiempo de entrega es de alrededor de 25 días a 45 días.
