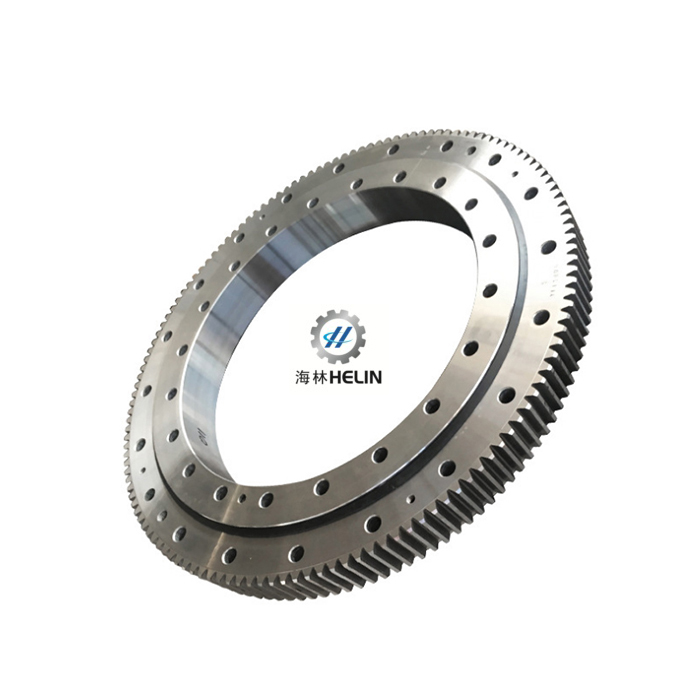

Anillo de giro personalizado OEM de cojinete de giro de doble hilera de grúa

Xuzhou Helin Slewing Bearing Co., Ltd. es un fabricante profesional de rodamientos de giro que incluye diseñar, mecanizar, ensamblar, fabricar y reparar, proporcionamos un proyecto llave en mano para todos sus requisitos.
Fábrica certificada ISO 9001 en Xuzhou City, nuestros productos tamaño de 100 a 5000 mm con modelos estándar y no estándar
Nuestros productos incluyen: cojinete de giro, tracción de juego, engranaje de piñón y bridas, etc.
Estado de Disponibilidad:
Cantidad:

Rodamiento de bolas de doble hilera (02Series)-no equipo


Característica de la estructura, el rendimiento y la aplicación

El cojinete de juego de bola de doble hilera tiene un anillo de tres asientos, la bola de acero y el bloque de espaciado se pueden colocar directamente en las carreras superior e inferior, dos filas de bolas de acero superior e inferior con diferente diámetro se ajustan de acuerdo con la condición de estrés.
Este tipo de ensamblaje abierto es muy conveniente, ya que los ángulos de arco de la vía de pista superior e inferior es de 90 °, que puede soportar grandes fuerzas axiales y el momento de inclinación. Cuando la fuerza radial es mayor de 0.1 veces, la fuerza axial debe diseñarse especialmente en la pista de rodadura.
El tamaño axial y radial de la bola de doble fila es de estructura relativamente grande y sólida, por lo que es especialmente adecuado para las grúas de torre de diámetro medio, grúas montadas en camiones, etc. Carga y descarga de maquinaria.

Nota:
1. N1 es el NOS de los orificios lubricantes. Copa de aceite M10 × 1JB/T7940.1 ~ JB/T7940.2. La ubicación del pezón de aceite se puede cambiar de acuerdo con la aplicación del usuario.
2. N-φCan Cambia al orificio tocado, el diámetro del orificio golpeado es M, la profundidad es 2 m.
3. La fuerza dental tangencial en la forma es la fuerza dental máxima, la fuerza dental tangencial nominal es 1/2 del máximo.
4. \"K \" es el coeficiente de reducción del anexo.

截图 小

No Sin equipo Dimensions mm Montaje Dimensión Estructural Dimensión Peso
DL kg
mm D d H D1 D2 n mm N1 H1 h

mm mm mm mm mm mm mm mm
1 020.25.500 616 384 106 580 420 20 18 4 96 26 100
2 020.25.560 676 444 106 640 480 20 18 4 96 26 115
3 020.25.630 746 514 106 710 550 24 18 4 96 26 130
4 020.25.710 826 594 106 790 630 24 18 4 96 26 140
5 020.30.800 942 658 124 898 702 30 22 6 114 29 200
6 020.30.900 1042 758 124 998 802 30 22 6 114 29 250
7 020.30.1000 1142 858 124 1098 902 36 22 6 114 29 300
8 020.30.1120 1262 978 124 1218 1022 36 22 6 114 29 340
9 020.40.1250 1426 1074 160 1374 1126 40 26 5 150 39 580
10 020.40.1400 1576 1224 160 1524 1272 40 26 5 150 39 650
11 020.40.1600 1776 1424 160 1724 1476 45 26 5 150 39 750
12 020.40.1800 1976 1624 160 1924 1676 45 26 5 150 39 820
13 020.50.2000 2215 1785 190 2149 1851 48 33 8 178 47 1150
14 020.50.2240 2455 2025 190 2389 2091 48 33 8 178 47 1500
15 020.50.2500 2715 2285 190 2649 2351 56 33 8 178 47 1700
16 020.50.2800 3015 2585 190 2949 2651 56 33 8 178 47 1900
17 020.60.3150 3428 2872 226 3338 2962 56 45 8 214 56 3300
18 020.60.3550 3828 3272 226 3738 3362 56 45 8 214 56 3700
19 020.60.4000 4278 3722 226 4188 3812 60 45 10 214 56 4200
20 020.60.4500 4778 4222 226 4688 4312 60 45 10 214 56 4700
